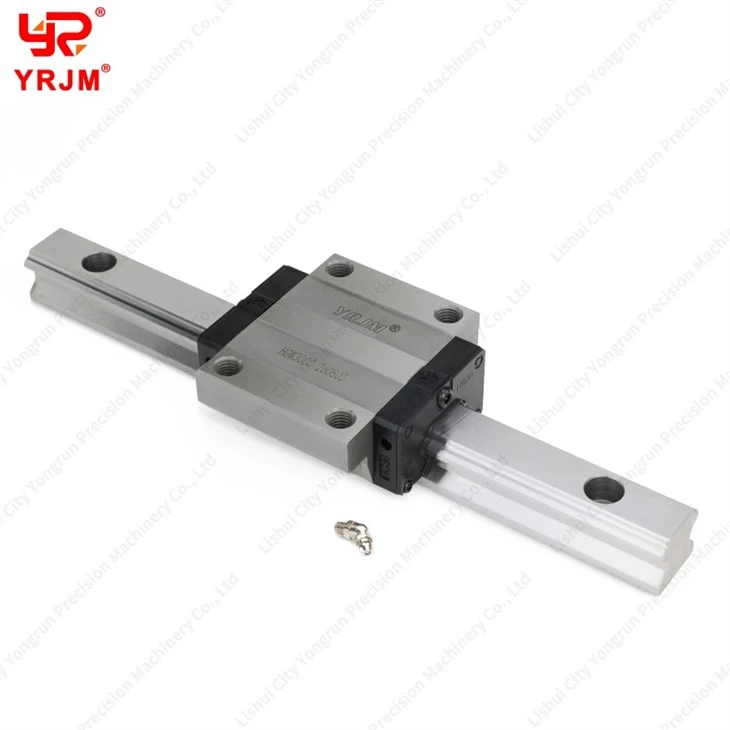

Panduan Linear HGW25CC

Panduan Linear HGW25CC

Penerangan Produk

Penamaan HGW25CC mentakrifkan geometri struktur khusus dan fleksibiliti pemasangan:
HG:Siri jenis-Berat, empat-bola baris-.
W:Lebar-profil gerabak bebibir.
25:Lebar rel nominal 25mm (reka bentuk untuk rel HGR25).
CC:Kapasiti beban-berat yang menampilkan lubang pelekap dua-arah.

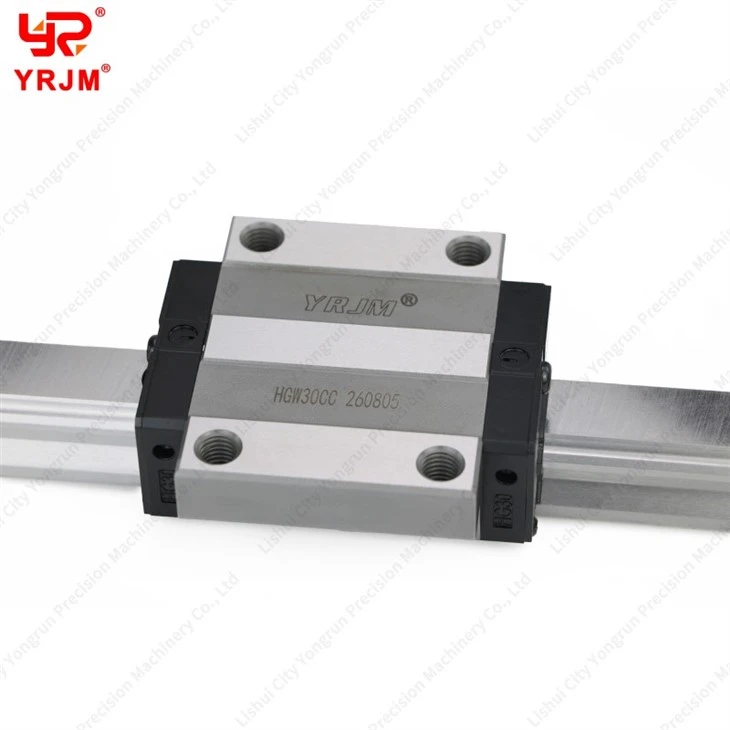

Blok "CC" bebibir dihasilkan dengan lubang pelekap berulir yang juga berfungsi sebagai-lubang. Ini memberikan pembina mesin dengan fleksibiliti pemasangan yang ketara: blok boleh diikat atas-bawah (melepasi bolt melalui plat gerabak dan mengikatnya terus ke dalam bebibir) atau bawah-ke atas (memasukkan bolt ke atas melalui bebibir ke dalam plat gerabak berulir). Pemasangan dua arah-ini sangat berfaedah apabila kekangan spatial mengehadkan akses alat semasa pemasangan akhir.

Nota Pemilihan Jurutera: HGH25CA (Square) lwn. HGW25CC (Flanged)
Apabila mereka bentuk paksi 25mm, jurutera biasanya memilih antara blok HGH25CA (Square) sempit dan HGW25CC bebibir. Walaupun kedua-duanya berjalan pada rel HGR25 yang sama, ia dioptimumkan untuk keperluan struktur dan spatial yang berbeza:

• Kelebihan HGW25CC (Flanged):

Blok bebibir lebih lebar (70mm lwn. 48mm) tetapi menawarkan profil pemasangan yang lebih rendah. Jumlah ketinggian pemasangannya hanya 36mm, berbanding 40mm untuk blok HGH persegi. Pusat graviti yang lebih rendah ini, dipasangkan dengan tapak kaki bebibir yang lebih luas, memberikan kestabilan yang unggul terhadap beban momen bergolek. Ia adalah pilihan pilihan untuk jadual mesin lebar dan konfigurasi yang memerlukan pelekap-bawah atas plat gerabak.

• Kelebihan HGH25CA (Square):

Blok segi empat sama adalah spesifikasi yang sesuai apabila ruang sampul sisi dikekang. Untuk aplikasi seperti menyarangkan paksi selari rapat di dalam lajur mesin, lebarnya yang lebih sempit (48mm) menawarkan penyelesaian penjimatan ruang-yang sangat cekap.
