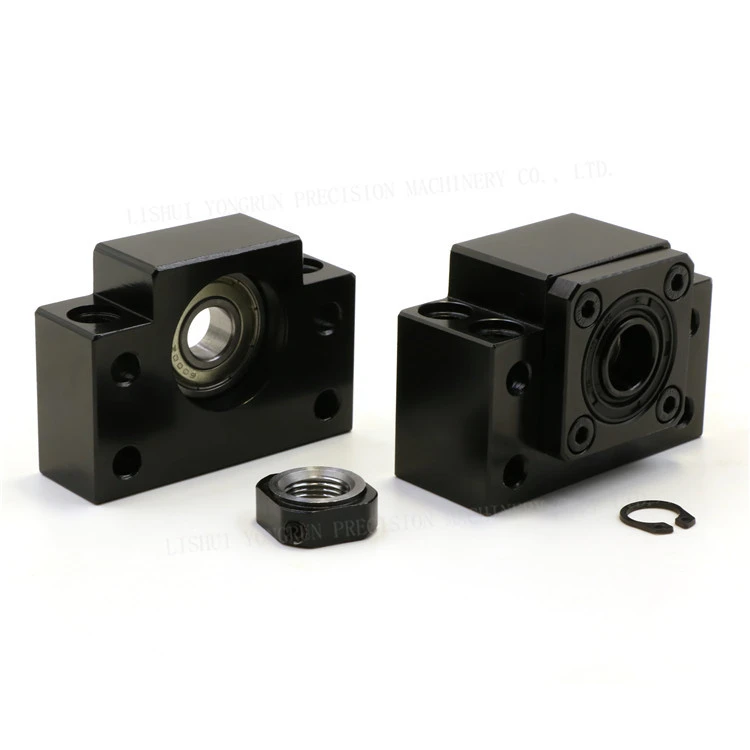

BK, EK, dan FK Bola Sokongan Sokongan Skru
Kurungan sokongan skru BK, EK, dan FK mewakili tiga siri standard utama yang ditetapkan - unit galas sampingan yang direka khusus untuk menyokong hujung skru bola.
Unit -unit sampingan - ini adalah penting untuk mengikat batang skru bola terhadap beban teras paksi yang tinggi. Perbezaan asas antara siri BK, EK, dan FK terletak pada geometri pemasangan, pelbagai saiz, dan keupayaan kekakuan yang wujud. Variasi ini membolehkan jurutera reka bentuk untuk memilih pendakap yang tepat yang menyediakan fit mekanikal terbaik untuk bingkai mesin dan memenuhi beban yang diperlukan - spesifikasi galas dan ketegaran untuk aplikasi.
Tiga siri standard utama skru bola tetap - Kurungan sokongan sampingan - bk, ek, dan fk - dibezakan terutamanya oleh geometri reka bentuk mereka, yang menentukan aplikasi mereka:
1. BK Sokongan Kurungan (kerja keras standard)
Reka bentuk:Blok segi empat tepat yang padat yang dipasang terus ke plat asas rata. Lubang pemasangan aci berpusat di dalam blok.
Kelebihan:Ketegaran tertinggi (tipikal): Jejak yang besar dan stabil memberikan kestabilan yang sangat baik, menjadikannya pilihan yang paling biasa untuk medium - ke - berat - peringkat industri dan jadual alat mesin di mana kestabilan paksi dan radial maksimum adalah keperluan.
Gunakan Kes:Sokongan akhir tetap - yang paling biasa untuk paksi skru bola standard (x, y, dan z).
2. Kurungan sokongan EK (pilihan kecil/padat)
Reka bentuk:Lebih kecil, lebih banyak kiub - seperti blok, direka bentuk khusus untuk meminimumkan jejaknya.
Kelebihan:Penjimatan Ruang: Ia adalah penting untuk reka bentuk mesin padat, peringkat kecil, dan aplikasi di mana skru bola sendiri adalah kecil
diameter (kurang daripada atau sama dengan 15 mm). Ia membolehkan unit sokongan sesuai dengan sampul mesin yang sangat ketat.
Gunakan Kes:Lengan robot kecil, peringkat kedudukan kecil, dan peralatan automasi makmal.
3.
Reka bentuk:Mempunyai flange yang menonjol atau muka pemasangan persegi, di mana lubang bolt digerudi selari dengan paksi aci (di muka depan).
Kelebihan:Pemasangan Flange Mudah: Ia direka bentuk secara unik untuk bolt terus ke muka akhir menegak penyemperitan aluminium atau sekat mesin. Reka bentuk ini menjimatkan ruang menegak (ketinggian) dalam struktur mesin dan memudahkan pemasangan apabila dipasang ke plat akhir tertentu.
Gunakan Kes:Biasa dalam penggerak dan peringkat linear modular di mana blok sokongan perlu disesuaikan dengan akhir modul atau bingkai mesin.
